TA... L系列TA20.PL

加长版角度头，适用于单一钻孔和铣削加工

TA...L系列角度头配备加长机身，适用于更大的工作区域的应用。

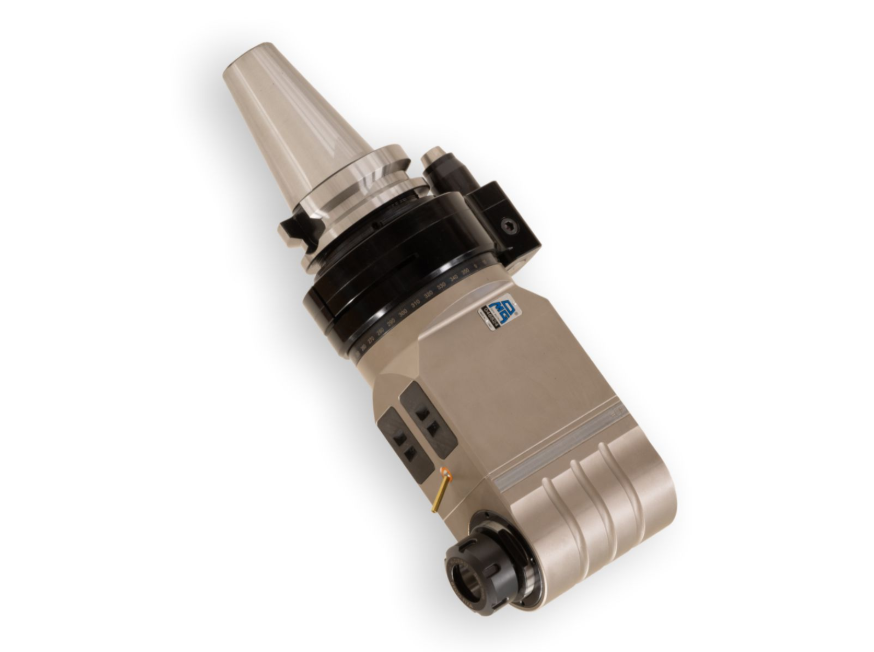

产品概述

OMG TA20.PL 是 TA 系列重载规格的细长型 90° 单主轴角度头，针对深腔、窄缝等受限空间的强载侧向切削工况优化设计。相比标准型 TA20.P，该型号采用修长机身结构，输出端标配 ER32 弹性夹头，可深入普通角度头无法抵达的工件型腔内部完成切削。产品无需改造机床结构即可实现复杂型腔工件的侧面垂直加工，减少装夹次数与定位误差，提升机床加工柔性，适配大中型重型零件的深位侧向加工需求。

核心技术特点

大扭矩高刚性齿轮传动系统

内部搭载经精密磨削的格里森螺旋伞齿轮组，传动比 1:1，最高转速支持 3500rpm；可稳定输出 90N?m 切削扭矩，轴向允许载荷达 1460N，齿面接触面积大，重载切削工况下传动平稳低噪，加工精度稳定，有效延长齿轮与刀具的使用寿命。

细长型防干涉结构设计

机身采用紧凑修长的优化设计，径向尺寸更小，输出端延伸性好，可深入工件深腔、窄缝等受限空间完成侧向加工，有效解决标准角度头在深腔加工中易与工件侧壁发生干涉的痛点，适配复杂型腔零件的重载切削需求。

ER32 大规格通用输出结构

标配 ER32 弹性夹头输出，最大刀具夹持直径 20mm，兼容多规格钻头、铣刀、丝锥等重型切削刀具，换型便捷，适配钻孔、铣槽、攻丝等多类工序；输出端螺纹规格 M14，连接紧固可靠，重载切削过程稳定性出色。

无间隙高精度定位结构

采用锥形止动臂销设计，可有效消除角向游隙；配合机床止动块安装后，角向定位精准，切削过程中抗扭刚性优异，适配连续重载加工工况。

免维护与全场景适配

出厂预置长效润滑脂，采用终身密封润滑结构，日常使用无需额外维护保养；支持 DIN69871、BT、HSK、CAT 等多种标准机床锥柄接口，兼容机床 ATC 自动换刀系统，可直接存放于刀库自动调用，适配各类大中型加工中心设备。

产品规格

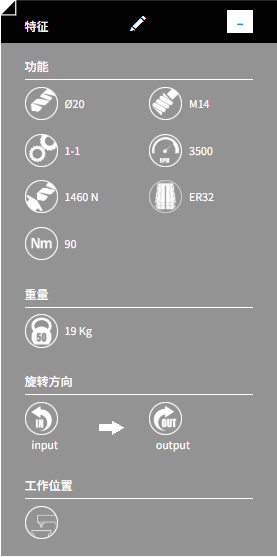

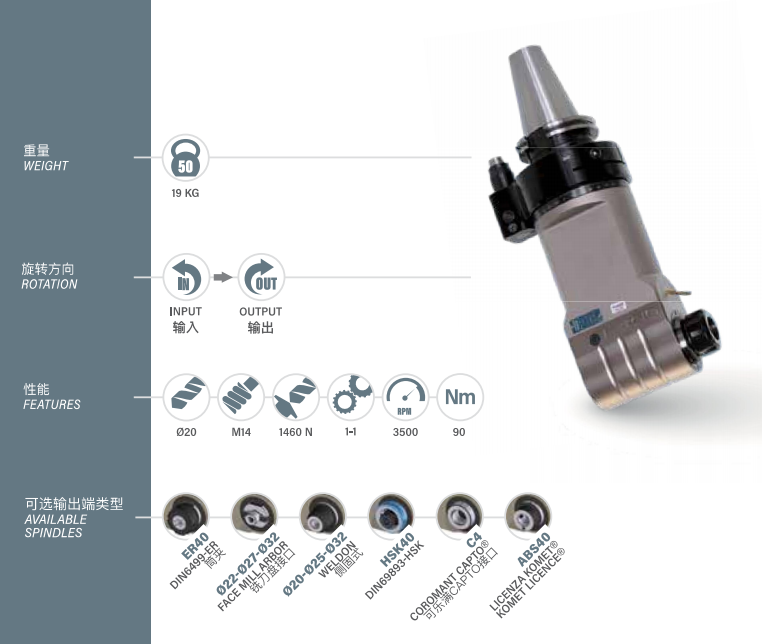

产品参数

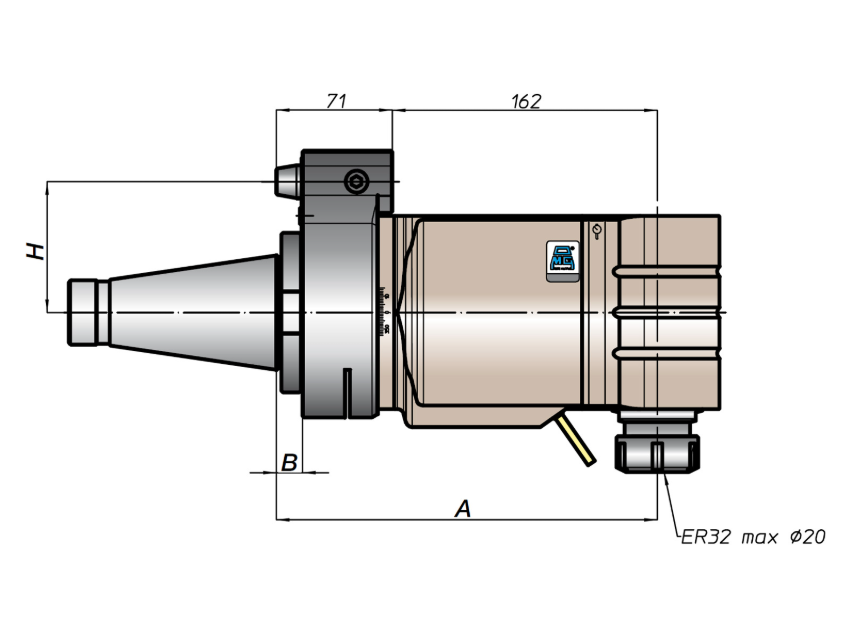

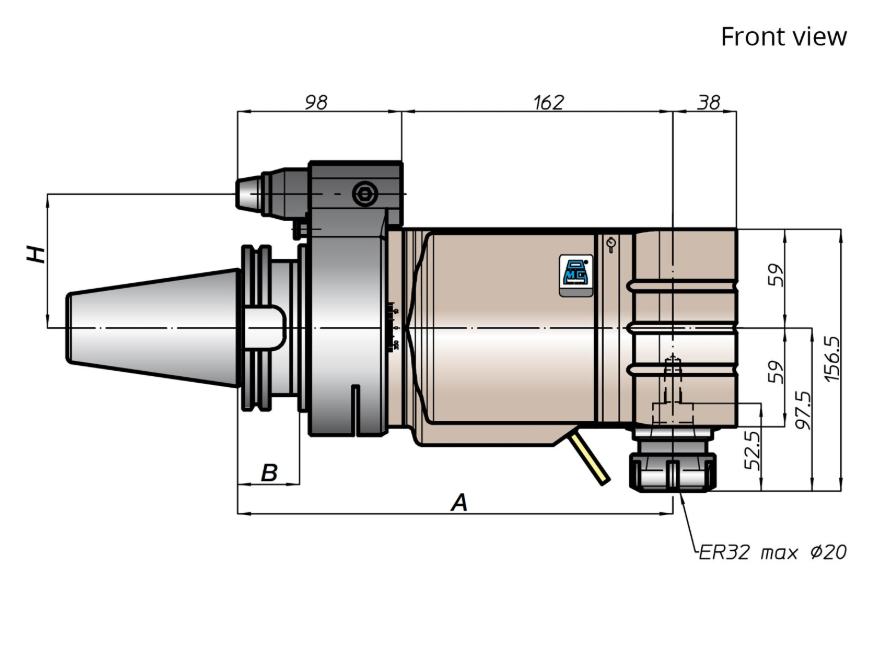

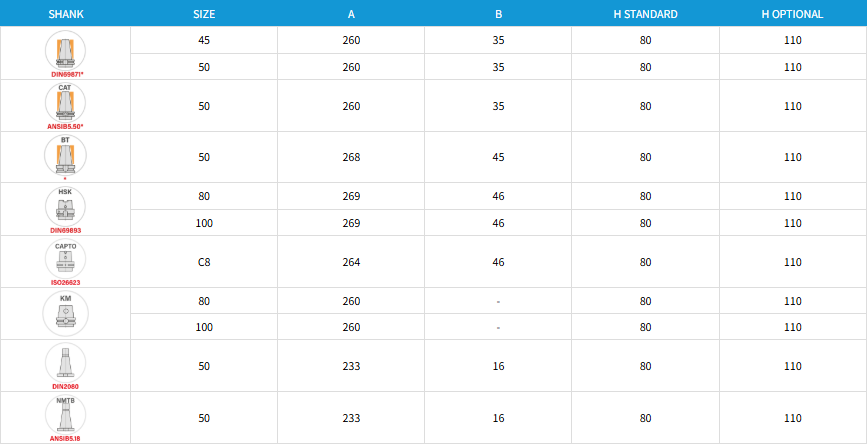

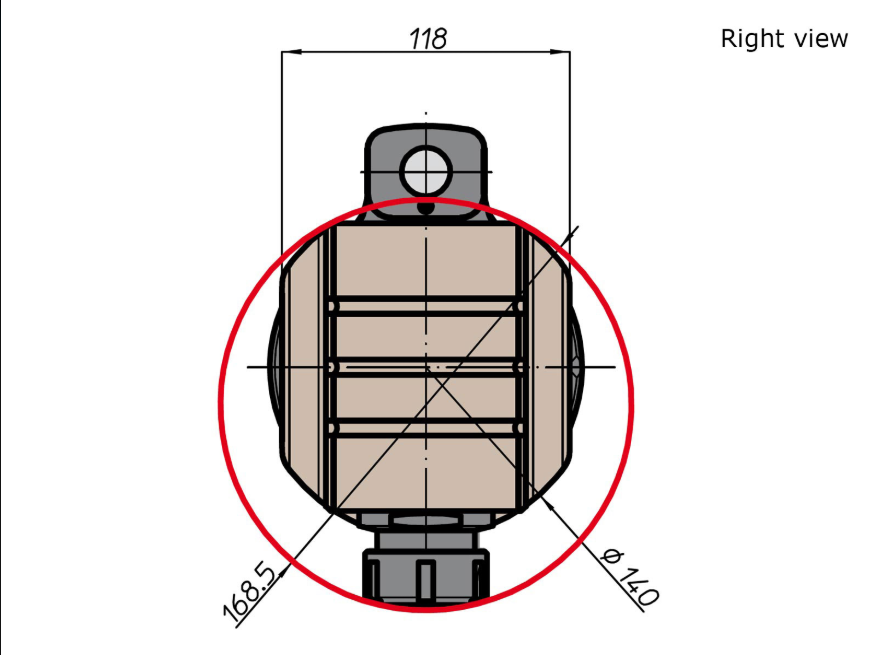

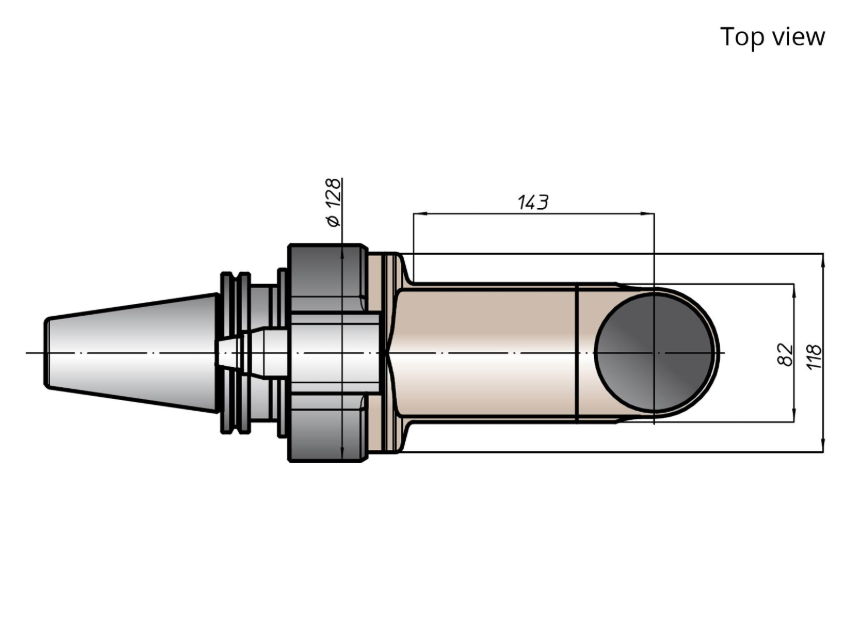

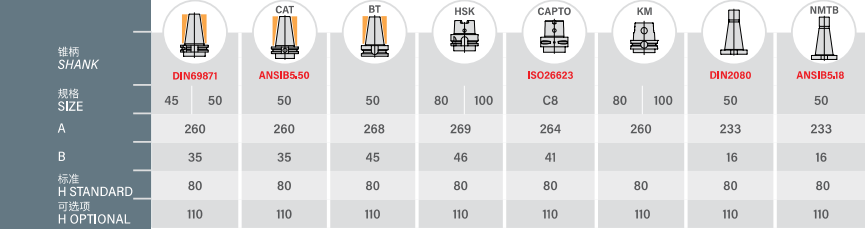

尾部适配刀柄

模块化系统

支撑系统

冷却方式

扭矩臂

机床连接

零部件质量

PACKAGING

主要应用

TA20.PL 是 TA20.P 标准款加长输出型 90° 单主轴角度头，夹持 ER32 刀柄，加长壳体专门解决深腔、窄夹缝、箱体内部、遮挡侧壁标准角度头伸不进去的加工痛点，兼顾刚性与长伸距，适配立加、龙门加工中心、镗铣床，支持自动换刀，最高转速 10000rpm，可铣、钻、攻、铰、倒角O.M.G. Srl。

一、核心适用加工工序（加长款独有优势场景）

深型腔侧壁铣削、开槽、清角

模具深型腔、箱体内部隔层、工件凹槽底部侧边，标准侧铣头长度不足，加长款伸入内部完成侧边粗精铣、筋槽、镶件槽、分型面侧边修型。

深腔侧向钻孔、深侧孔加工

壳体、阀体、模具水路 / 顶针孔、法兰深埋侧孔，加长伸距避开外部凸台、工装挡块，一次性钻深侧向通孔、沉头孔。

内部侧向攻丝、大螺纹加工

ER32 夹持能力强，可加工 M6~M24 各类内 / 外螺纹，用于变速箱、液压阀深埋螺纹孔，无需二次翻转工件。

夹缝、遮挡位倒角、去毛刺、铰孔

工件筋条夹缝、铸件凸台遮挡面、大型工件内侧边缘，加长段深入狭小空间完成侧边倒角、铰高精度侧孔、批量去毛刺。

箱体多层隔板跨层侧面加工

多隔层壳体，一层外壁遮挡二层侧壁，加长型跨过外层结构加工内层侧面孔与型面。

二、重点应用行业与典型工件

1. 精密模具行业（加长款最常用场景）

大型注塑模、压铸模、汽车覆盖件模具、轮毂模具

加工内容：深型腔侧边清角、深埋冷却水路侧孔、顶针板内侧螺纹、模具底部分型槽、大型模具镶块内侧铣削

痛点解决：模具型腔深、开口窄，普通角度头进不到型腔底部侧壁

2. 汽车零部件制造

变速箱壳体、发动机缸体、底盘支架、新能源电机壳体、空压机缸体

加工：壳体夹层侧向油孔、安装法兰深埋螺纹、壳体内部加强筋侧面铣削、缸体侧面沉孔

优势：大件一次装夹五面加工，不用反复翻转厚重箱体，消除重复定位误差

3. 液压 / 气动阀体、泵体、油缸零部件

多路阀、液压泵壳体、阀块、油缸筒内部侧向油道孔

工况：阀块多层油道相互遮挡，加长角度头伸入夹层加工交叉侧孔、螺纹油口

4. 通用重型机械与工装夹具

减速机壳体、齿轮箱、大型焊接工装、工程机械壳体、风电小型结构件

加工：箱体侧壁大直径钻孔、侧向端面铣、安装支座内侧槽加工，可钢件中等负载切削

5. 航空航天精密结构件

铝合金 / 钛合金机加件、设备安装支座、航空壳体附件

适用：零件外部有凸筋、加强筋遮挡侧面特征，加长段绕开外部结构加工内侧孔系

6. 轨道交通、船舶中小型结构件

齿轮箱壳体、轨道阀件、船用小型阀体，狭小夹层侧孔、侧边安装面铣削

三、适配机床与加工材质

适配机床

BT40/BT50、HSK63/HSK100、BBT、CAT 锥柄立式加工中心、龙门加工中心、数控镗铣床；支持 ATC 自动换刀量产。

可加工材质

铝合金、铸铁、45# 钢、合金钢、不锈钢、调质模具钢；加长款适合中轻～中等负载切削，重载深切削选 TA20.30 加长重载款。
