涡轮叶片芯材打磨主轴

涡轮叶片材料一般都是芯材,芯材的形状决定涡轮叶片的形状,因此必须对毛刺进行专门处理以保持叶片的形状。推荐使用NAKANISHI浮动电主轴进行打磨,尤其适合加装在机器人上提高涡轮叶片芯材去毛刺效率。

涡轮叶片芯材怎么打磨?

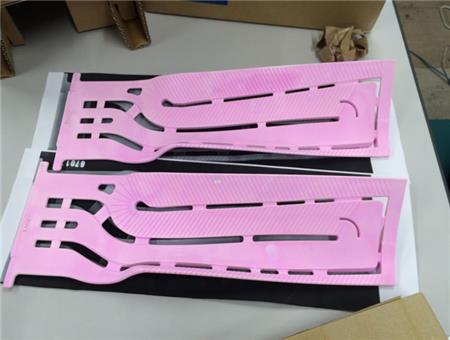

   涡轮叶片材料一般都是芯材,是一种由陶瓷和蜡模压成型的复合材料,芯材的形状决定涡轮叶片的形状,因此必须对毛刺进行专门处理以保持叶片的形状。春亨工具在此推荐两种去毛刺打磨工具。一个是机器人搭配浮动电主轴加工,另外就是一种手工打磨工具。


涡轮叶片芯材去毛刺



  涡轮叶片一般都是空心结构,因为经常处于高温环境下,空心结构能减轻重量,并提供冷却性能。这些空心的部分和叶片边缘均有少量毛刺,那么用什么方案去除这些毛刺比较好呢?




  方案一:使用NAKANISHI浮动电主轴

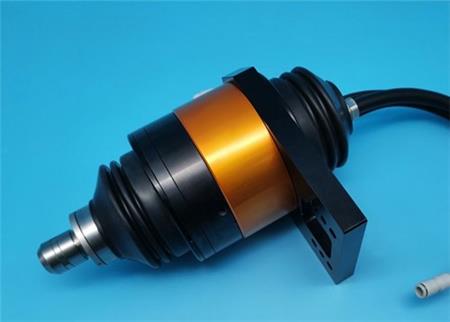

   涡轮叶片形状不规则,有很多的空心结构,推荐用NAKANISHI高速电主轴搭配浮动打磨头来加工,其中主轴选择6万转高速电主轴NR-3060S就能胜任,因为芯材形状不规则,搭配一个浮动刀把,可以调节浮动力,浮动刀把选择fine-techno浮动打磨头AF-30 ,如下图所示:




涡轮叶片芯材打磨电主轴产品参数



   主轴型号:NR-3060S

   直径:φ30mm

   输出功率:350W

   跳动精度:1μm

   可夹持刀具柄径:φ0.5-φ6.35mm

   搭配马达型号:EM-3060、EM-3060J

   搭配控制器型号:E3000控制器


涡轮叶片芯材浮动打磨包含哪些东西?



   (1)涡轮叶片芯材浮动打磨主轴NR-3060S   1PC

   (2)涡轮叶片芯材浮动打磨刀柄AF-30          1PC

  (3)涡轮叶片浮动打磨主轴马达EM-3060      1PC

  (4)涡轮叶片浮动打磨主轴控制器E3000       1PC

  (5)涡轮叶片浮动打磨主轴数据线EMCD-3000-6M(6米线)(可选择线长)





涡轮叶片芯材打磨电主轴产品尺寸
