TY2000旋转平台表磁分布测试系统

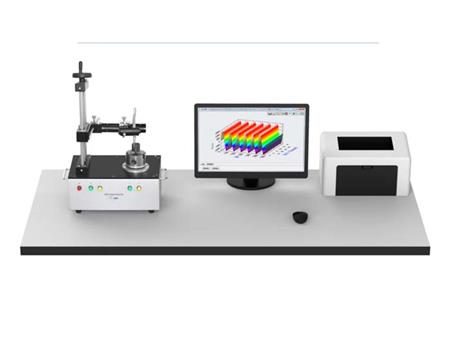

TY2000是一款专用于测量永磁材料与电机转子表面磁场分布的设备，主要由测试平台(内置数字、特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、计算机及系统级软件组成。具有设计先进、简单实用、操作方便等特点。

TY2000测试平台产品特征

 数字特斯拉计：测量范围：0～2000 mT，最小分辨力：10 μT，测量不确定度达 0.5%。

霍尔探头：探头传感芯片由耐磨材料封装，材质有弹性不易折断。

 旋转测试平台：测试平台装有旋转卡盘，采用精密步进电机驱动，带动被测样品在 W 轴方向旋转。

卡盘及轴承：选用进口品牌，标配卡盘同心度达 0.05 mm，运行更加平稳。

无磁三爪卡盘（选配件）：特殊应用情况下可选配无磁三爪卡盘。

探头定位装置（选件）：可软件自动控制或按键控制探头上下移动。

TY2000测试平台主要应用

 环型样品测试：可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。

测量表磁参数：极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度；每个表磁参数

的结果中均包含最大值、最小值、平均值、标准差等。

绘制表磁曲线： X-Y 直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。

TY2000测试平台测量系统

 系统配有自动测试软件，除设置参数外，软件可自动完成所有测量过程。

 实时显示被测磁场值、及磁场曲线，可实时监控采样波形，并可随时中止测试过程。

 软件能自动侦测磁极扇区零点，并优化了对电机的控制，使启动和停止点完美重合。

 设置报警，可任意设置报警上限、下限；并可选择超限报警后停止测试。

 具有与正弦波对比功能，可将被测曲线与标准正弦波进行对比。

 可自动测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、充磁角度等；多种磁

场单位可选：mT、G、A/m、Oe 等。

 每一个测试参数的结果中包含最大值、最小值、平均值、标准差。

 可自动绘制 X-Y 直角坐标磁场分布图、极坐标磁场分布图、2~32 次谐波分析图、三维磁场分布图等。

 文件管理功能强大，具有自动保存数据，删除数据，清除全部数据等功能。
