TAR系列TAR010.P

小型角度头，适用于狭小空间的应用

TAR系列角度头为紧凑型，机身小巧，专为加工入口受限的工件应用而设计。适用于狭小空间内的铣削和钻孔加工。

产品概述

产品定位：狭小受限加工空间高负载中型自动换刀角度头

OMG TAR10.P 是意大利 OMG TAR 紧凑型微型角度头系列最高负载主力机型，承载、扭矩性能全面优于 TAR02.P/TAR03.P/TAR04.P/TAR06.P，专为窄深型腔、中大切削量精密加工场景设计。整机采用轻量化航空铝合金窄身机身，搭载分体式可更换加长套筒模块，在不占用加工空间的前提下拓展伸入深度，完整延续 OMG 原厂零背隙精密传动、长效免维护核心特性；型号后缀 P 代表 ATC 全自动换刀结构，可直接适配加工中心刀库自动化批量生产。

TAR 系列梯度规格包含 TAR02.P、TAR03.P、TAR04.P、TAR06.P、TAR10.P五款；TAR10.P 搭载 ER16 弹性筒夹，最大夹持 Φ10mm 刀具，极限攻丝规格 M8，配套 3 档标准化加长延伸型号：TAR10.P-L75、TAR10.P-L107、TAR10.P-L138，后缀 L + 数字代表加长伸入总长（单位 mm），覆盖浅腔至超深封闭型腔全工况加工需求。同系列对标机型为 TAR06.P。

核心加工能力

TAR10.P 适配高负载中型精密切削加工，支持 Φ10 钻孔、M8 攻丝、铰孔、型腔侧壁铣削、大面积微量开槽；适配铝合金、铜件、预硬模具钢、石墨、钛合金、不锈钢等多类加工材料；

• 最大夹持刀具直径：Φ10mm（ER16 筒夹）
• 极限攻丝规格：M8
• 轴向最大承载力：430N
• 传动配比：1:1 等速精密伞齿轮传动，输入、输出主轴同向旋转
• 额定最高转速：6000rpm
• 额定输出扭矩：11Nm
• 整机重量：BT40/HSK-A63 锥柄 7KG，BT50 重型锥柄 9KG
• 可选输出端：Φ12 WELDON 侧固式主轴，适配大直径直柄刀具夹持可稳定支持 24 小时不间断批量加工，是 TAR 系列中切削负载能力最强的型号，可完成中等深度型腔铣削、大规格螺纹攻丝工序。

核心技术特点

1.超紧凑窄型机身，狭小空间无加工干涉

整机轻量化紧凑结构，BT40 锥柄自重仅 7KG，BT50 锥柄自重 9KG；机身横向宽度窄，可伸入模具窄深槽、新能源壳体深腔、液压阀体内流道、大型连接器夹缝，解决标准大角度头进刀撞刀干涉问题。

2.ATC 全自动换刀结构，适配自动化量产产线

整机重量适配立式、卧式加工中心标准刀库，无需人工拆装；标配 360° 可调节止动扭力臂，6000rpm 高速加工定位不偏移，适配多工序连续自动化生产。

3.分体式加长套筒模块化选配（图纸 3 款加长规格）

原厂提供 L75、L107、L138 三种加长延伸段，同一台 TAR10.P 主机即可切换不同伸入深度工件，无需采购多台整机，降低设备配套采购成本；加长套筒采用航空铝材质，高速旋转散热稳定，不易积热变形。

加长款整机基准总长：

TAR10.P-L75：基准总长 242.78mm

TAR10.P-L107：基准总长 274.06mm

TAR10.P-L138：图纸延伸加长款，适配超深型腔加工

全加长型号兼容 DIN69871、CAT、BT、HSK、CAPTO、KM、DIN2080、NMTB 全部主流机床锥柄规格。

4.高承载零背隙精密伞齿轮传动，重切削稳定输出

采用格里森高精度磨齿伞齿轮搭配成对重载角接触轴承，传动间隙极小、回转跳动低；额定扭矩 11Nm、轴向承载力 430N，兼顾中大孔径钻孔、M8 大螺纹攻丝与型腔侧壁铣削。齿轮整体淬火硬化，长期重载加工耐用稳定。

5.多类型输出主轴可选，夹持方案灵活

标配 ER16 弹性筒夹，可选 Φ12 WELDON 侧固式输出端，适配大直径直柄钻头、铣刀、丝锥，满足重载切削夹持需求。

6.全密封长效润滑结构，免维护长期作业

整机密闭填充长效润滑脂，批量加工无需频繁补油维护；高强度铝合金壳体抗切削冲击，适配软硬各类精密工件长时间连续加工。

7.多规格刀柄与内冷结构定制可选

现货兼容 BT30/BT40/BT50、HSK-A50/A63、CAT40、CAPTO C5/C6、ISO 等主流机床锥柄；可选 PD 刀具中心内冷版本，深孔加工高效排屑、降低刀具高温损耗，非标专用机床锥柄可按需定制。

产品规格

产品参数

尾部适配刀柄

延长型

模块化系统

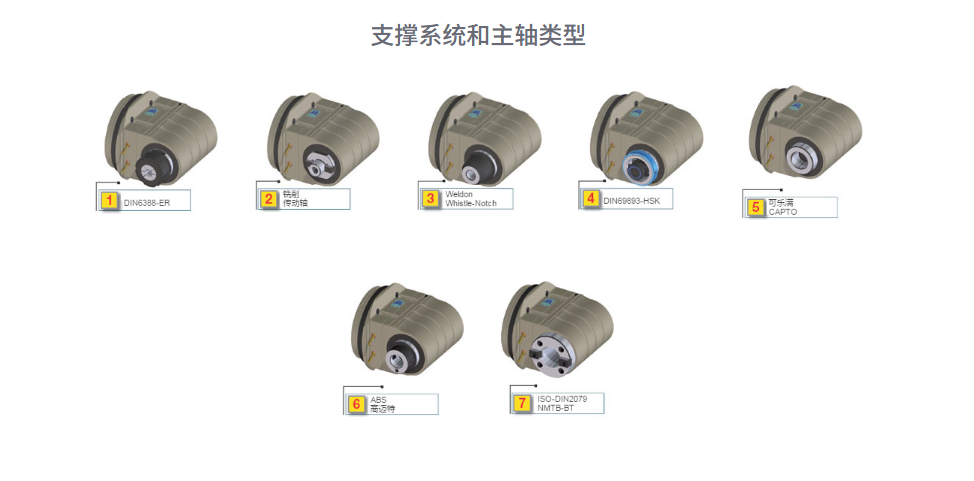

支撑系统

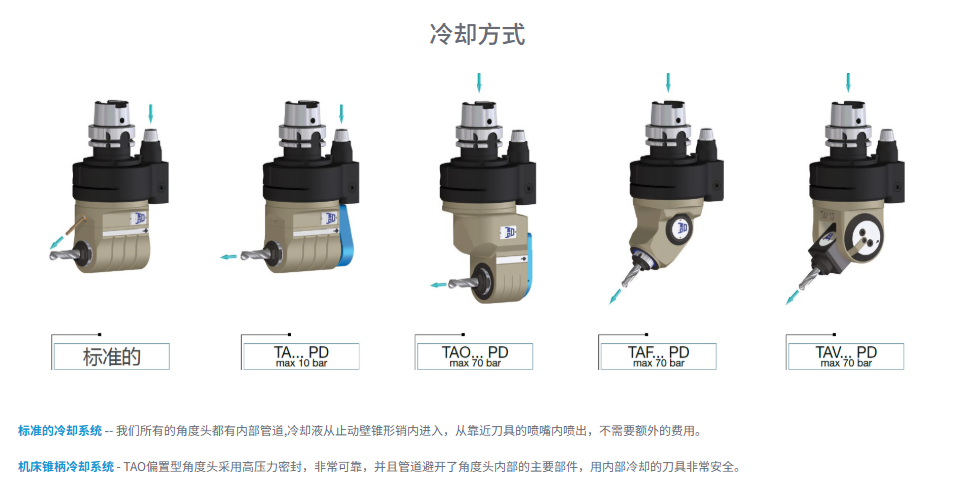

冷却方式

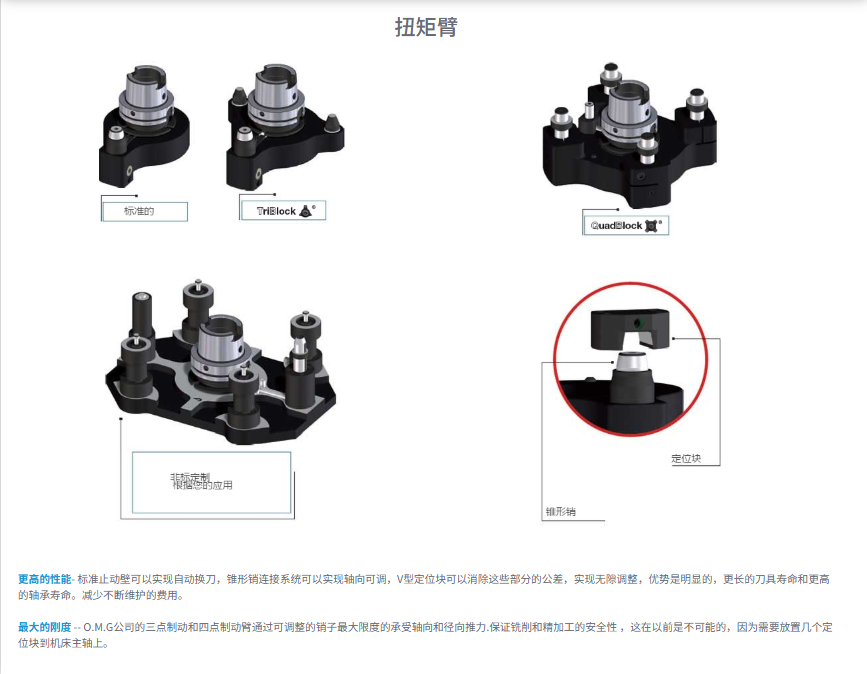

扭矩臂

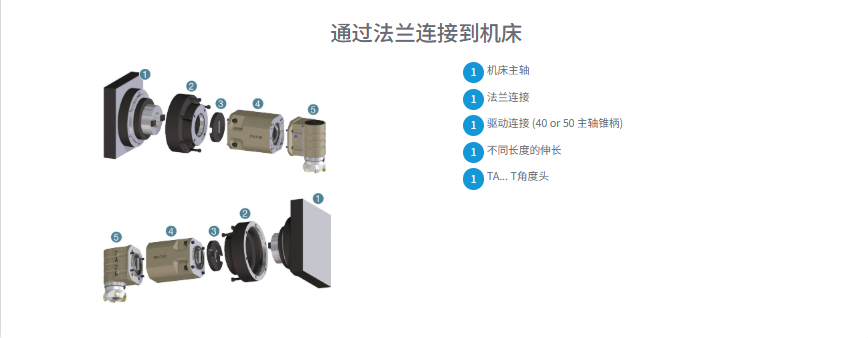

机床连接

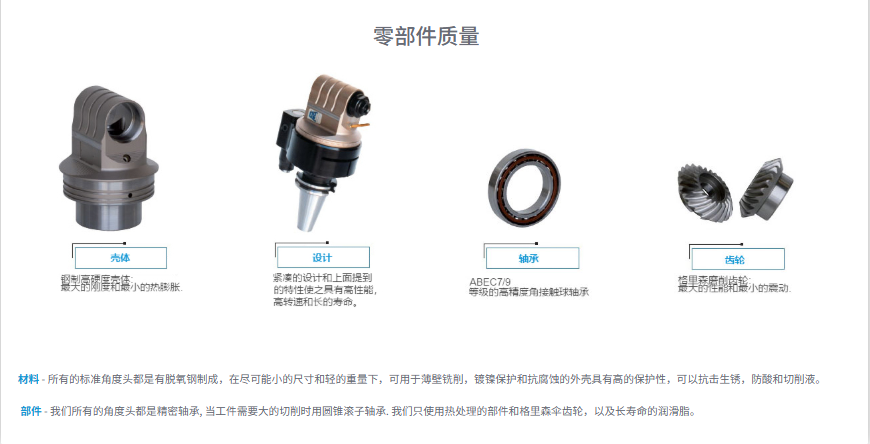

零部件质量

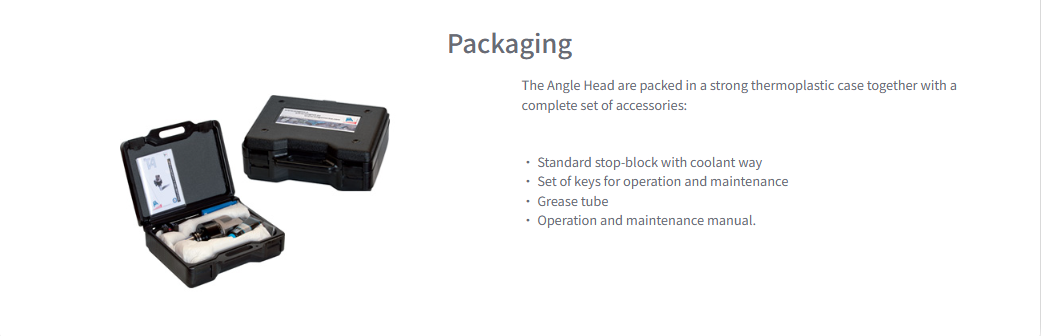

PACKAGING

主要应用

适用加工场景

高负载中型精密零件狭窄深腔、中大深度深槽、M8 细牙螺纹全自动精加工；分体加长套筒弥补标准短款角度头伸入深度不足的缺陷，切削震动幅度小，稳定保障 Φ10 孔径、中型型腔加工精度；超高扭矩与轴向承载力，可完成侧壁大面积微量铣削、中型曲面精加工、大规格螺纹攻丝工序。

细分行业应用

塑胶 / 压铸模具行业

大型连接器模具、深腔压铸模具、中型水路斜孔钻孔、M3-M8 多规格螺纹攻丝，一次装夹完成多侧面钻孔与侧壁铣削，减少工装翻面带来的尺寸误差，加长款适配深埋型模具型腔。

新能源精密零部件

储能电池铝壳体、大型电芯支架、加厚铜合金导电端子侧壁开槽、中大规格沉头孔批量钻铣攻丝，适配新能源厚壁壳体、大尺寸连接器夹缝重载加工。

液压阀体零部件

中型液压阀体内腔交叉油孔、深长狭小流道、阀壁 M8 螺纹加工，加长套筒可伸入封闭狭窄阀体内部，规避常规角度头干涉无法进刀的问题。

自动化重型检测治具

多层加厚重载工装夹具、中型定位治具窄腔螺纹孔、侧壁大面积铣削，零背隙重载传动满足治具装配高精度尺寸要求，适配自动化重型非标小件量产。

中小型高速加工中心配套

适配 BT40/BT50、HSK 系列立式加工中心、数控雕铣机，拓展机床 90° 重载侧铣加工能力，搭载 ATC 自动换刀结构，适配全自动批量中型精密零件生产线。

加长延伸型号区分

TAR10.P-L75：加长伸入总长 75mm，浅窄中型深腔、浅层侧壁重载钻孔攻丝加工

TAR10.P-L107：加长伸入总长 107mm，通用中等深度狭小内腔，市面主流通用加长款

TAR10.P-L138：加长伸入总长 138mm，超深狭窄封闭中型腔体、深度干涉严重重载工件专用
