日本NAKANISHI PL600气动主轴｜65000 转高精度内圆研磨主轴 机床低成本改造坐标磨方案

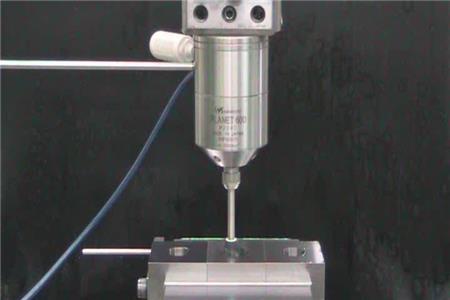

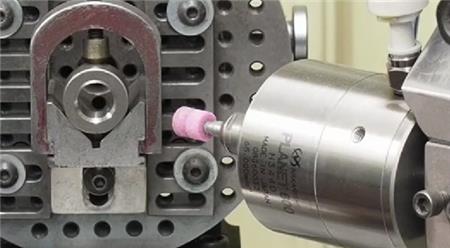

NAKANISHI高速气动内圆研磨主轴 PL600（PLANET600）为日本中西研制高速坐标磨削专用空气涡轮主轴，主打精密内圆研磨、模具坐标磨削。无需采购全新坐标磨床，加装在铣床、车床、加工中心、刀塔设备上，即可实现高精度内孔、异形孔精加工。气动涡轮驱动，长时间高速运转温升低，稳定实现镜面级研磨加工，广泛应用精密模具、航空、汽配、医疗零部件制造。

PL600气动主轴核心优势

? 高转速，精密研磨

最高转速 65,000rpm，主轴前端回转跳动≤1μm，适配小径磨棒，加工工件圆度高、表面光洁度可达 Ra0.2以内。

? 机床低成本改造神器

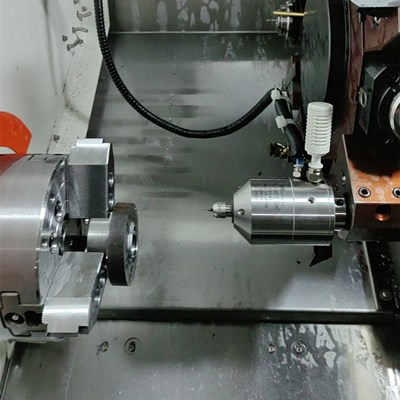

铣床搭配镗头 → 变身坐标磨床；安装于车床 → 精密内圆磨床；可随时拆装，一机多用，大幅降低设备投入成本。

? 气动驱动，持续稳定作业

空气涡轮式结构，连续高速运转发热小，不易产生热变形；气源要求简单，配套普通空压机即可驱动。

? 夹持范围广，适配多种磨具

适配 CHK 筒夹，夹持范围 φ0.5~φ6.35mm，各类小径金刚石、CBN磨杆通用。

? 两款柄型可选，安装灵活

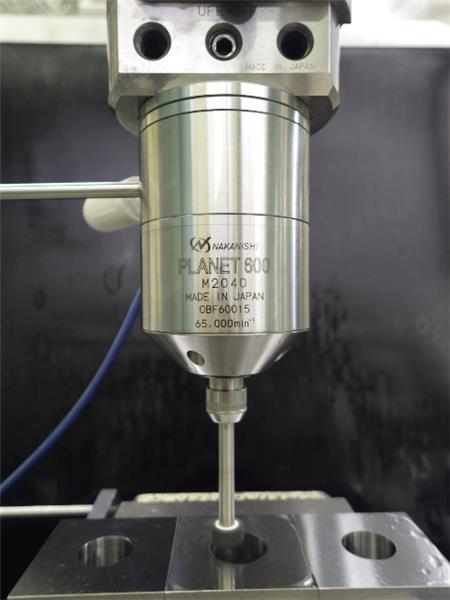

PL600-M2040（φ20 直柄）、PL600-H3440（φ19.05 直柄），适配不同机床夹持座、镗头接口。

? 原装整机，配套齐全

标配进气软管、消音器、防旋转杆、拆装扳手；筒夹可选配，到货即可调试上机。

PL600气动主轴技术参数

PL600气动主轴适用加工场景

? 模具行业

模具异形内孔、斜孔、销孔坐标研磨；冲子、型腔微小内孔精加工；夹具精密孔位研磨。

? 汽车零部件

涡轮壳体、变速箱零部件、轴承座内孔高精度研磨；液压阀体小孔精加工。

? 航空航天

精密壳体深孔、异形构件内圆磨削；高温合金、钛合金小孔精加工。

? 医疗 / 3C 精密零件

医用金属导管内孔抛光；3C 模具微小内孔、光学零件内圆研磨。

? 适用搭载设备

数控铣床、加工中心、普通车床、刀塔机床、专用内圆研磨设备、镗床。

使用说明要点

（1）气源必须加装干燥过滤调压润滑单元，洁净干燥压缩空气，防止内部涡轮锈蚀；

（2）严禁空载长时间持续高速运行，建议加工时再供给气源；

（3）选用筒夹规格与磨杆柄径匹配，避免夹持打滑、影响精度；

（4）主轴属于精密部件，避免撞击、跌落；拆装使用配套扳手，禁止暴力操作。

采购须知

? 货源：日本 NAKANISHI 原装进口

? 交付：现货快速发货，提供产品说明书、CAD 图纸、STEP 模型

? 服务：提供安装技术指导、上机方案建议；支持配套气源组件、CHK 筒夹一站式配齐
