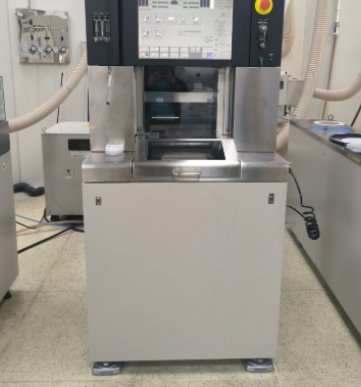

半导体划片机主轴选择ABT-1000空气主轴可行性分析

发表时间：2026-03-17 16:50:00

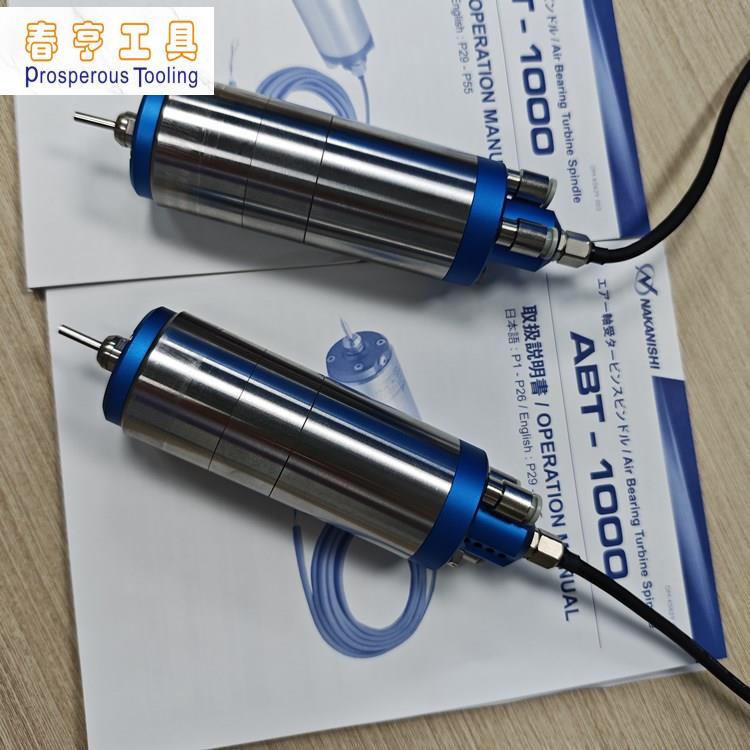

ABT-1000精密空气主轴，10万转气浮技术，1微米绝对精度，专为8寸以下晶圆切割而生，覆盖Si、SiC、玻璃、陶瓷全场景。春亨工具为您划片机晶圆切割主轴可行性方案！下面从多个维度为您进行具体分析：


分析维度	划片机设备要求	ABT-1000空气主轴特性	可行性分析
核心加工能力	转速：6,000 - 60,000 rpm	转速：≤100,000 rpm	完全满足并超越。主轴转速范围远大于设备要求，可轻松覆盖所有加工场景，尤其为未来加工更小、更精密的部件预留了充足的升级空间。
重复精度	重复精度：1 μm	主轴跳动精度：1 μm以内	完美匹配。主轴自身的跳动精度与设备Z轴的重复精度要求一致，这是实现微米级切割、控制崩边量（硅片<10μm）的核心基础。
机械与电气兼容性	安装接口	外径：φ40mm；类型：夹紧式	兼容性高。φ40mm是行业非常通用的主轴直径，易于设计或选用标准的夹持座与你的划片机Z轴滑板连接，机械改造难度低。
机械与电气兼容性	刀具系统	持范围：φ0.5 - φ4.0mm （CHA系列筒夹）	兼容性好。该夹持范围能够适配半导体划片常用的超薄刀片和小直径刀具，只需根据现有刀柄尺寸选配对应的筒夹即可。
工艺与质量控制	切割材料： Si、SiC、玻璃、陶瓷、PCB等	应用案例：适用于Si、SiC、GaAs、蓝宝石、玻璃等硬脆材料的精密切割与磨边	高度适配。大量成功应用案例证明，该主轴完全胜任你清单中的所有材料加工，其高转速和低振动特性是保证硬脆材料切割边缘质量（低崩边）的关键。
冷却方式	冷却方式：切割时需冷却水	发热特性：气动驱动，近乎零发热	优势明显。传统电主轴的热伸长是精度的大敌。ABT-1000采用气动涡轮驱动，几乎不产生热量，从根源上杜绝了热变形导致的刀尖漂移，提升了长时间加工的稳定性。
运行与维护?	运行时间：高负荷生产	寿命：无接触、无磨损，适合24小时连续运行	显著优势。空气轴承的非接触特性意味着几乎没有机械磨损，理论上寿命远高于传统滚珠轴承主轴，能极大减少设备停机维护时间和更换主轴的频率。
运行与维护?	供气系统	气源要求：清洁干燥空气，0.55MP	需评估现有资源。你现有的压缩空气系统主要为工作台和主轴悬浮供气。需要确认气源的洁净度和干燥度是否满足主轴的高要求，并核算供气量是否足够。建议增加精密过滤模组进行独立供气。
关键注意事项	载荷能力	径向：≤20N；轴向：≤35N	需重点校核。这是方案的关键点。必须确认切割过程中刀片受到的切削力（径向）和进给推力（轴向）是否在主轴的许用载荷范围内，否则会影响精度和寿命。
输出功率		88W	需进行工艺测试。对于切割硬脆材料（如SiC、陶瓷）而言，功率不算高。建议先用现有主轴或进行小规模测试，验证88W功率是否能满足你特定材料（尤其是厚材料和硬材料）的切割效率。
